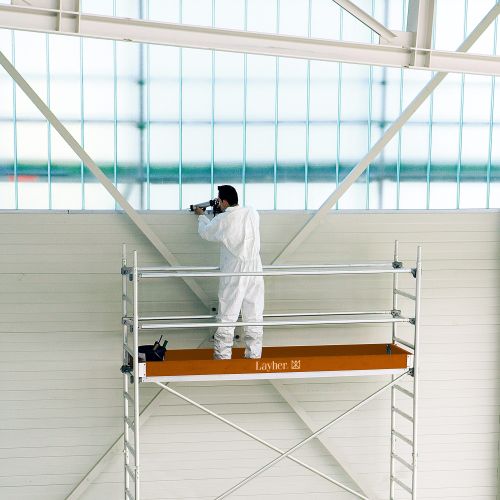

Für Arbeiten an der Wand und an der Decke, an Maschinen, in technischen Anlagen, Betriebs- und Lagerhallen, innen und außen.

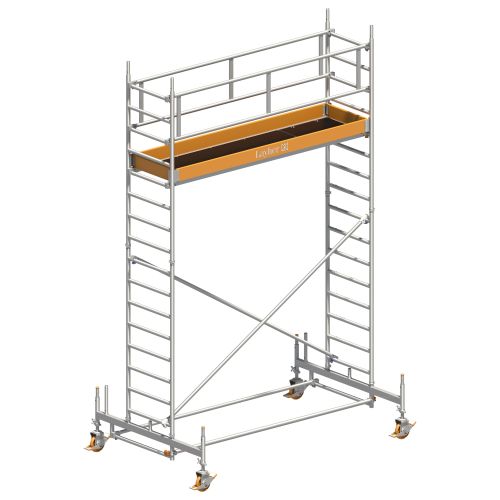

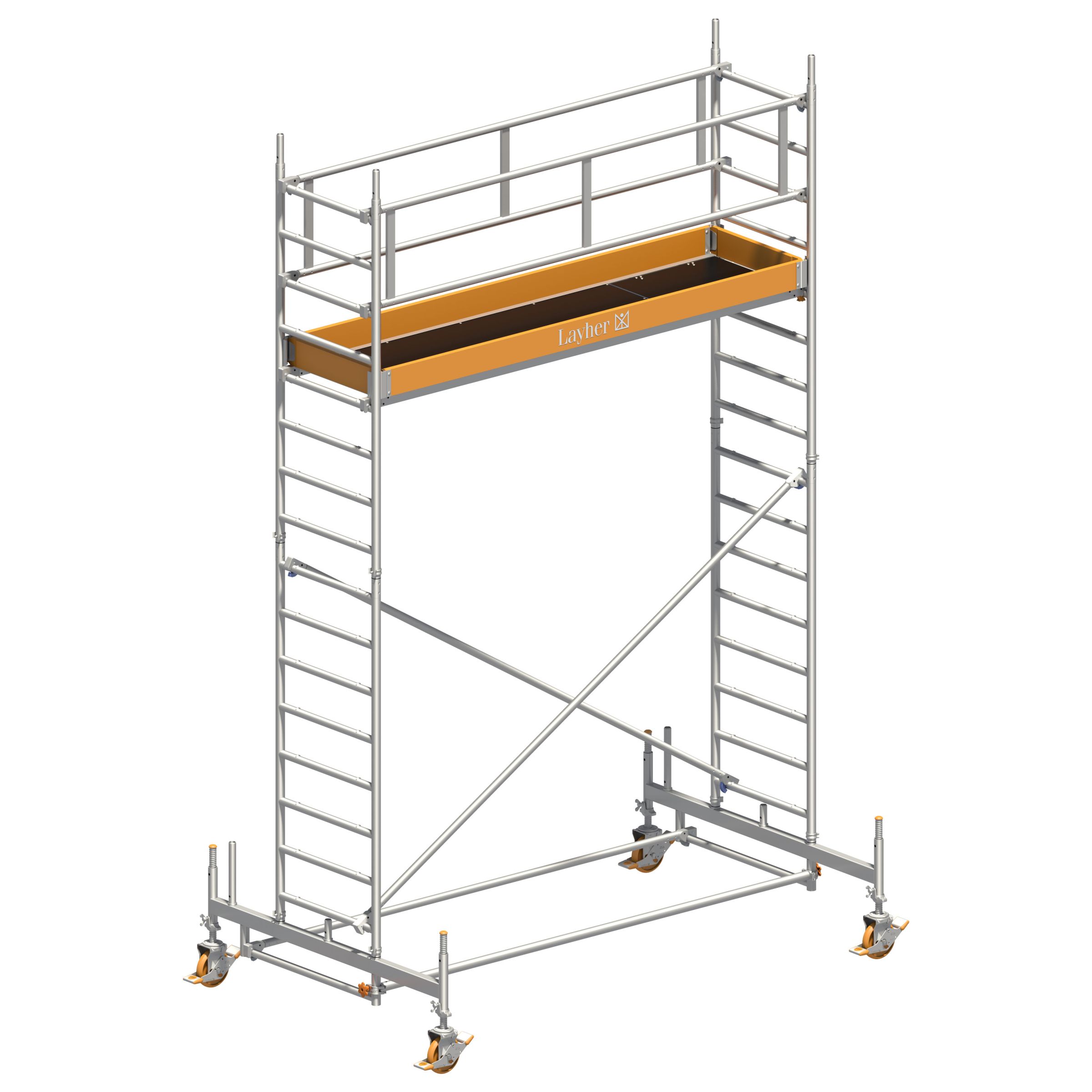

Standleitern aus Aluminium für Steckmontage; Rückenlehnen und Diagonalen aus Aluminium einfach einzurasten.

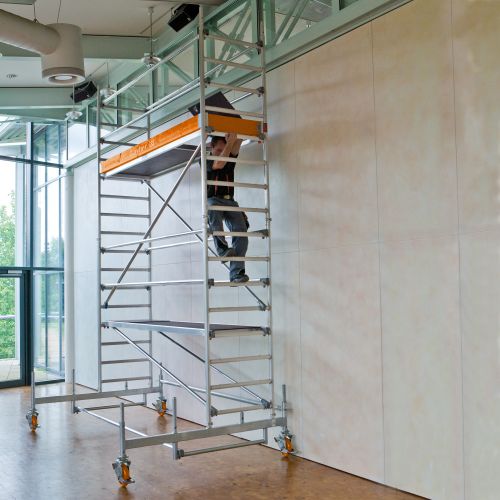

Arbeitsböden aus Aluminium-Rahmen und Sperrholz-Einlage (BFU 100G), auch als Durchstieg für gefahrlosen Innenaufstieg; vorschriftsmäßige Ruhepodeste bereits integriert.
Robuste Lenkrollen mit zentrischer Lasteinleitung nach Arretierung für besondere Standfestigkeit, lange Stahlspindeln zum Niveauausgleich.
Basisverbreiterung: mit Fahrbalken aus Stahl, starr oder teleskopierbar, mit Rohrverbindern für wahlweises Aufstecken der Standleitern zum Arbeiten an Decke oder Wand; alternativ mit Gerüststützen (auf Anfrage).
- Max. Arbeitshöhe: 13,7 m
- Fläche Arbeitsbühne: 0,75 x 2,85 m
- Zulässige Verkehrslast: 2 kN/m² (Gerüstgruppe 3)
Das Uni Standard Gerüst mit P2 Aufbau für gewerbliche Nutzung finden Sie hier!
| Arbeitshöhe A (ca. m) | 3,20 | 4,35 | 5,35 | 6,35 | 7,35 | 8,35 | 9,38 | 10,38 | 11,38 | 12,38 | 13,38 |
| Gerüsthöhe H (m) | 2,43 | 3,58 | 4,58 | 5,58 | 6,58 | 7,58 | 8,61 | 9,61 | 10,61 | 11,61 | 12,61 |
| Standhöhe P (m) | 1,20 | 2,35 | 3,35 | 4,35 | 5,35 | 6,35 | 7,38 | 8,38 | 9,38 | 10,38 | 11,38 |
| Gewicht ohne Ballast (kg) | 81,9 | 161,0 | 170,4 | 186,8 | 239,4 | 248,6 | 323,6 | 332,8 | 385,4 | 394,6 | 418,4 |
| Artikel-Nr. | 1101 | 1102 | 1103 | 1104 | 1105 | 1106 | 1107 | 1108 | 1109 | 1110 | 1111 |
| Ballastierung in geschlossenen Räumen | |||||||||||
| Aufbau mittig | l2 r2 | o | o | o | o | l2 r2 | o | o | o | o | o |
| Aufbau einseitig | X | o | l0 r2 | l0 r4 | l0 r5 | l0 r8 | L0 R6 | L0 R8 | L0 R9 | L0 R10 | L0 R12 |
| Aufbau seitlich mit Wandabstützung | X | o | o | o | o | o | o | o | o | o | o |
| Aufbau mittig mit 1 Konsole | X | o | L0 R8 | L0 R4 | L0 R4 | L0 R4 | L0 R8 | o | o | o | o |
| Aufbau mittig mit 2 Konsolen | X | o | o | o | o | l2 r2 | o | o | o | X | X |
| Ballastierung in Freien | |||||||||||
| Aufbau mittig | l2 r2 | o | l0 r1 | l4 r4 | l9 r9 | l12 r13 | L1 R1 | X | X | X | X |
| Aufbau einseitig | X | o | l0 r5 | l0 r9 | l2 r14 | l6 r18 | L0 R17 | X | X | X | X |
| Aufbau seitlich mit Wandabstützung | X | o | o | o | l2 r0 | l6 r0 | L1 R0 | X | X | X | X |
| Aufbau mittig mit 1 Konsole | X | L0 R4 | L0 R8 | L2 R12 | L6 R16 | L10 R20 | o | o | o | X | X |
| Aufbau mittig mit 2 Konsolen | X | X | X | X | X | X | X | X | X | X | X |
| Teileliste | |||||||||||
| Geländer 2,85m (1205.285) | 0 | 5 | 1 | 5 | 7 | 9 | 9 | 11 | 13 | 15 | 15 |
| Doppelgeländer 2,85m (1206.285) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
| Diagonale 3,35m (1208.285) | 0 | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Stirnbordbrett 0,75m (1238.075) | 0 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Bordbrett 2,85m mit Klaue (1239.285) | 0 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Durchstiegbrücke 2,85m (1242.285) | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 |
| Federstecker 11mm (1250.000) | 0 | 8 | 8 | 12 | 12 | 16 | 16 | 20 | 20 | 24 | 24 |
| Lenkrolle 700 - 7 kN (1259.201) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Standleiter 75/4 - 1,00m (1297.004) | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | 0 |
| Standleiter 75/8 - 2,00m (1297.008) | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 |
| Fahrbalken mit Bügel (1323.180) | 0 | 2 | 2 | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
| Fahrbalken mit Bügel verst. (1323.320) | 0 | 0 | 0 | 0 | 0 | 0 | 2 | 2 | 2 | 2 | 2 |
| Basissstrebe 2,85m (1234.285) | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Ballast (1249.000) | Anzahl der Ballastgewichte nach der Tabelle Ballastierung, siehe oben | ||||||||||
Bei Aufbau mit verstellbarem Fahrbalken muss dieser voll ausgezogen sein.
X = nicht zulässig / nicht möglich 0 = kein Ballast erforderlich.
Zur Ballastierung sind Layher Ballastgewichte, Art.-Nr. 1249.000, à 10 kg zu verwenden. Diese werden durch die Sterngriff-Kupplung schnell und sicher an der richtigen Stelle befestigt.
Es dürfen keine flüssigen oder körnigen Ballaststoffe verwendet werden. Die Ballastgewichte sind gleichmäßig auf alle Befestigungspunkte für den Ballast zu verteilen (siehe AuV).
| Beispiel: | l2, r2 - 2 Ballastgewichte à 10 kg müssen auf der linken und 2 Ballastgewichte à 10 kg müssen auf der rechten Seite der Standleiter befestigt werden. L6, R16 - 6 Ballastgewichte à 10 kg müssen auf der linken und 16 Ballastgewichte à 10 kg müssen auf der rechten Seite am Fahrbalken befestigt werden. r und R beziehen sich bei seitlichem Aufbau immer auf die dem Gerüst abgewandte Seite; l und L beziehen sich auf die dem Gerüst zugewandte Seite (siehe AuV). |
| Material | Aluminium |
|---|---|
| Kategorie | Rollgerüst |
| Hersteller | Layher |
| Standhöhe | 3,35 m |
| Arbeitshöhe | 5,35 m |
| Plattformbreite | 0,75 m |
| Gerüsthöhe | 4,58 m |
| Plattformlänge | 2,85 m |
| Gerüsttyp | Uni Standard |
| Ausführung | Standard |
